1、 产品名称

超高层建筑用垂吊敷设电缆

2、 产品描述

超高层建筑用垂吊敷设电缆由三根单芯阻燃耐火电缆与三根钢芯外包阻燃护层其截面呈弧面扇形的承载单元绞合成缆，用高强度扎带捆绑扎紧。单根承载单元满足电缆整体自重2倍，长期安全运行系数不小于4；成品电缆较同规格钢丝外周铠装电缆提高载流量10~30%，且电缆重量可减轻20~30%。由于本产品可长期运行于人员密集的超高层建筑内，还满足低压无卤高阻燃性、自重轻、高机械抗拉能力、高弯曲性等要求。

3、 主要应用环境

超高层建筑用垂吊敷设电缆及吊具电缆适用于超高层建筑内部分布式供电楼层变电所用垂吊敷设电缆及吊具以及给备用应急电源提供电能；也适用于地下（深井）构造物供电用垂吊敷设电缆及吊具。近年来北京的“中国尊”、上海的“环球中心”项目均已采用过类似产品。

4、 产品执行标准

企业标准：Q/320584 PDH120-2019《超高层建筑用垂吊敷设电缆及吊具》

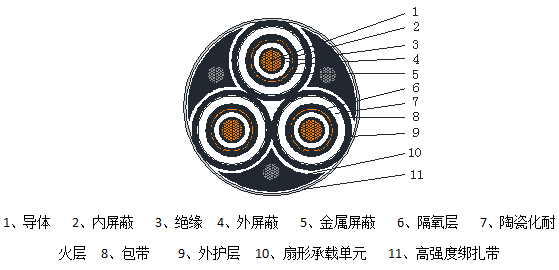

5、 产品结构图

1、导体   2、内屏蔽   3、绝缘  4、外屏蔽   5、金属屏蔽   6、隔氧层   7、陶瓷化耐火层  8、包带    9、外护层  10、扇形承载单元   11、高强度绑扎带

6、 产品结构描述

a.导体采用GB/T3956-2008规定第2种导体。

b.绝缘三层共挤：导体屏蔽、绝缘、绝缘屏蔽采用三层共挤方式。绝缘采用高纯净交联聚乙烯绝缘料，熔融指数稳定，制品外径波动小。

c.金属屏蔽由一层重叠绕包的软铜带组成，重叠包覆在每根绝缘线芯外面，铜带间的平均搭盖率≥15%(标称值)，其最小搭盖率≥5%。

d.隔氧层采用氧指数45以上的低烟无卤隔氧层护套料。

e. 耐火层采用陶瓷化耐火矿物隔离层材料与内层高氧指数的隔氧层组成复合隔火降温层，保证火灾情况下绝缘材料电性能完好。

f.在耐火层表面增设高阻燃绕包带，采用无碱玻璃纤维绕包带。在电缆受火时，扎紧耐火层，防止脱落、融化，保证了结壳完整性。

g.外护套：采用低烟无卤阻燃聚烯烃护套料，保证电缆的无卤阻燃性能。

h.成缆：由三根单芯阻燃电缆与三根钢芯外包阻燃护层其截面呈弧面扇形的承载单元绞合成缆，外面再用高强度扎带捆绑扎紧，使之成为一体。
